양자 게이트를 다루기에 앞서 가역 게이트란 무엇이고 어떤 종류가 있는지 알아본다. 추가로, 전기 회로의 동작을 당구공의 움직임에 비유하는 당구공 컴퓨터(billiard-ball computer)에 대해서 알아본다.
0. Introduction
지난 포스트에서 양자의 관측에 대해서 수식으로 어떻게 해석하는 지에 대해서 다뤘다.
이번 포스트에서는 고전적인 컴퓨터가 가진 한계인 정보 손실을 극복하는 가역 게이트에 대해 알아본다.
1. Reversible gate(가역 게이트)
고전적인 컴퓨터의 게이트(AND, OR, NOT 등)은 2개 이내의 입력을 받아 하나의 출력을 낸다.
이것은 정보의 압축과도 같은 역할을 하기 때문에, 정보량을 정확하게 보존할 수가 없는 것이다.
예를 들어 \(x\vee y=1\)를 만족하는 \(x,\ y\)를 구하라고 하면, 가능한 답은 \((0,\ 1),\ (1,\ 0),\ (1,\ 1)\)가 있을 것이다. 하나로 결정되지 못하는 것이다.
이런 방식의 컴퓨터를 Non-reversible computing이라고 한다.
열역학에 따르면 에너지 손실을 피할 길이 없고, 란다우어에 따르면 정보를 지울 때 항상 주변 환경으로 빠져나가는 열이 발생한다.
위 내용들로부터 현존하는 컴퓨터들은 전부 한계가 존재한다는 사실을 알 수 있다.
그렇다면 reversible gate로 컴퓨터를 구성하면 이러한 한계를 돌파할 수 있을 것이다.
왜 가역이니 비가역이니를 이야기 했냐면, 지금 다루고 있는 양자 컴퓨터의 게이트는 모두 가역 게이트이기 때문이다. 따라서 양자 컴퓨터는 이러한 고전적인 컴퓨터의 한계를 뛰어넘을 수 있는 것이다.

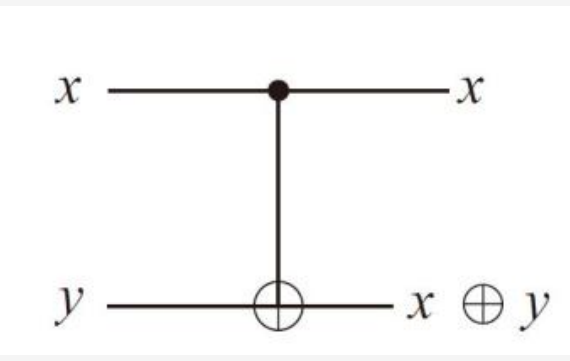

1-1. CNOT gate(Controlled NOT)
| \(x\) | \(y\) | \(f_1:=x\) | \(f_2=x \oplus y\) |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 |
CNOT게이트는 쉽게 말해 \(x\)가 \(0\)이면 게이트의 결과가 \(y\)와 동일하게 나오고 \(x\)가 \(1\)이면 게이트의 결과가 \(\lnot y\)가 나온다.

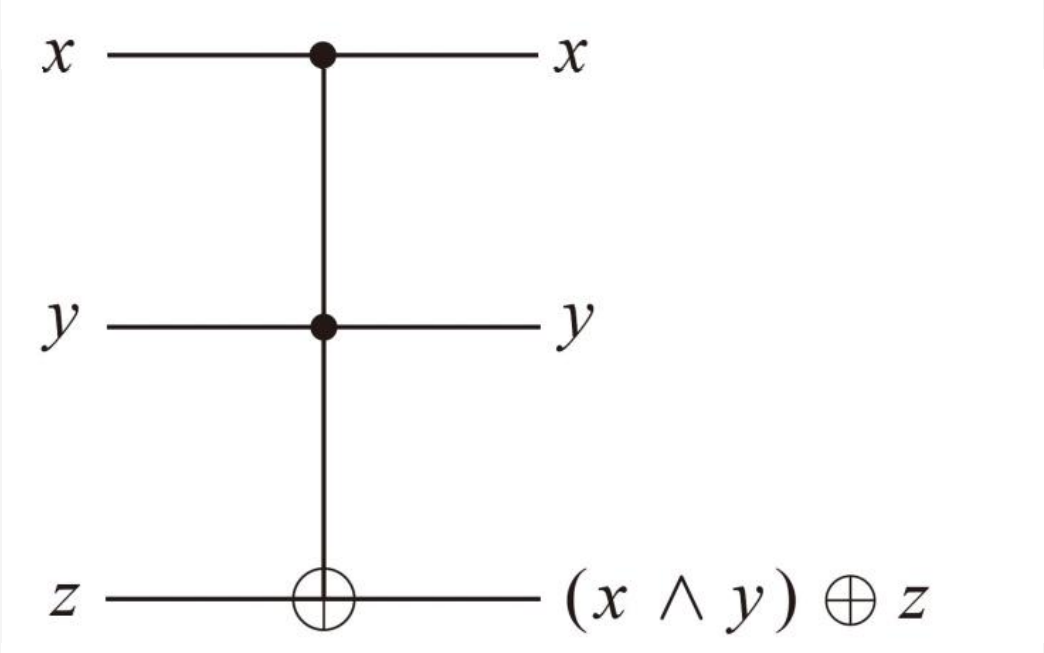

1-2. Toffoli gate(토폴리 게이트)
| \(x\) | \(y\) | \(z\) | \(f_1 := x\) | \(f_2 := y\) | \(f_3 := z \oplus (x \land y)\) |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 0 |
토폴리 게이트는 \(x\)와 \(y\)가 모두 \(1\)일 때, 즉 \(x \wedge y =1\)일 때만 게이트의 결과가 \(\lnot z\)이고 그 외의 경우에 대해 \(z\)와 같은 결과를 출력하는 게이트이다.
게이트의 동작 방식을 보면 CNOT을 두 개 결합 한 것과 동일해보인다. 그래서 CCNOT(Controlled CNOT)으로도 불린다.
또한 토폴리 게이트는 NAND게이트를 구현할 수 있기 때문에 범용 가역 게이트라고 한다.
\(\mathrm{NAND}(x,\ y)=T(x,\ y,\ 1) := (x,\ y,\ (x\wedge y)\oplus z\)로 NAND를 구현 가능하다. \(\mathrm{fan\_ out}(x)=T(x,1,0):=(x,1,x)\)로 1개의 input을 2개로 확장할 수 있다.
범용 게이트(Universal gate)란 NOT, AND, OR, XOR를 구현할 수 있는 게이트를 말한다. NAND는 NOT, AND, OR, XOR모두를 구현할 수 있다.

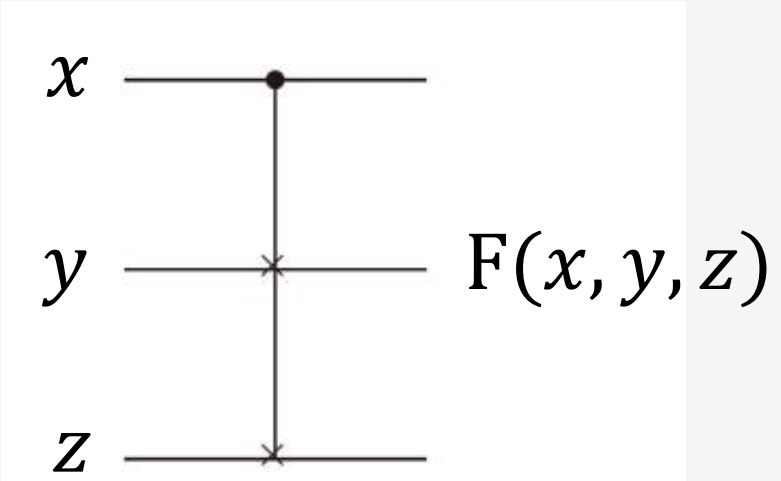

1-2. Fredkin gate(프레드킨 게이트)
| \(x\) | \(y\) | \(z\) | \(f_1 := x\) | \(f_2\) | \(f_3\) |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 1 | 0 |
| 1 | 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 |
프레드킨 게이트는 \(x\)가 \(1\)일 때는 \(y\)와 \(z\)의 값을 서로 바꿔 출력하고 \(x\)가 \(0\)일 때는 그대로 출력하는 게이트이다.
따라서 CSWAP(Controlled SWAP)이라고도 불린다.
프레드킨 게이트 역시 NOT, AND, fan_out을 구현할 수 있기 때문에 범용 게이트이다.
프레드킨 게이트의 특징으로는 input의 1의 개수와 output의 1의 개수가 동일하다는 것이 있다.
2. Billiard-ball Computer(당구공 컴퓨터)
우리는 아래의 두 가지 운동법칙을 갖고 당구공을 전기신호에 비유하여 논리 회로를 설명해낼 수 있다.
법칙 1. 당구공은 충돌이 발생하기 전까지 속도가 변하지 않는다.
법칙 2. 두 당구공이 충돌하면 방향이 변한다.(단, 속력은 변하지 않는다.)

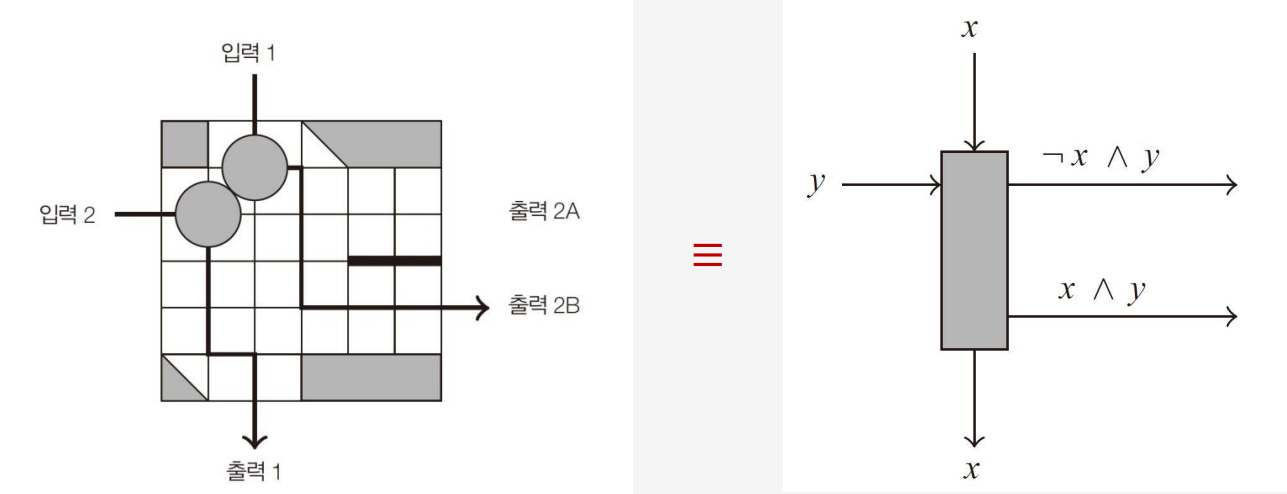

예를 들어, 입력 1의 값에 따라 입력 2의 값이 출력되는지 아닌지를 결정하는 switch gate는 아래 그림과 같이 구현될 수 있다.
아까 Fredkin gate는 CSWAP게이트로 불린다고 했었다.

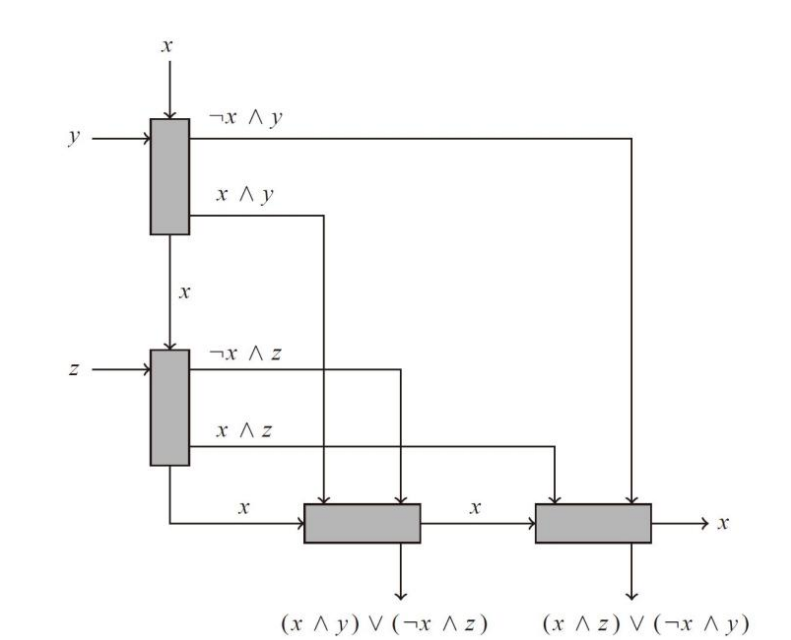

위 이미지의 switch게이트를 적절히 결합하여 프레드킨 게이트를 구현할 수도 있다. 아래 그림이 그 회로도이다.
아까 말했다시피 프레드킨 게이트는 범용게이트이다. 따라서 당구공 회로도로 컴퓨터를 구현할 수도 있다는 것을 알 수 있다.
